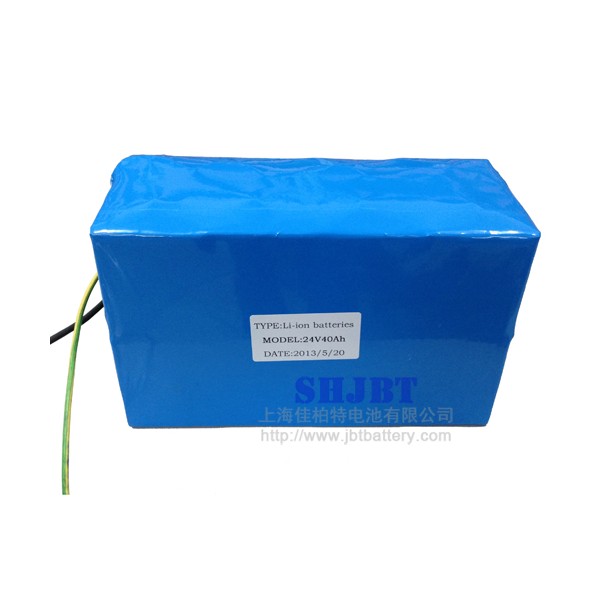

l 產品名稱：可充鋰電池組
l 型 號：JBT— 24V40Ah
l 電池參數：具體可以根據客戶要求設計-電壓/容量/尺寸/線路
|
單體電池型號：18650 |
組合方式：6串16并 |
|
單體電池電壓：3.7V |
工作電流：20A |
|
單體電池容量：2600mAh |
瞬間電流：50A |
|
組合后電池組電壓：22.2V |
工作范圍： 22.2V—25.2V |
|
組合后電池組容量：40,000 mAh |
工作溫度：-20℃-60℃ |
|
最大充電電壓：(4.25V±0.05V)* 6S |
充電溫度：0℃－45℃ |
|
放電截止電壓：(2.45V±0.05V)* 6 S |
充電模式：恒流-恒壓 |
|
電池組尺寸 ：225*145*75 (長*寬*高） |
循環壽命：＞500次 |
|
鋰電池組包裝：藍色熱塑PVC |
自放電率： ≤3% (每月) |
|
輸出線：紅：正，黑：負 長:200mm |
重 量：<4420g |
|
電芯品牌： LG |
|
|
適用范圍：電子產品、IT產品、儀器儀表、IC卡終端、醫療儀器等 |
|
l 機械性能：
|
項目 |
性能要求 |
測試條件和方法 |
|
振動 |
電池不破裂、爆炸、不起火 |
電池固定在振動臺上沿X、Y、Z方向進行；振幅0.8MM，頻率10Hz-55Hz，時間30min |
|
自由跌落 |
電池完全充電后從2米高處沿電池X、Y、Z正負方向自由下落至地面18-20MM的厚木板上，每個方向各自由跌落一次 |
l 保護功能說明：
將鋰電池與保護板按接線圖連接
保護電路分別檢測串聯電池組中每只電池的電壓和電流，控制電池組的充放電過程。電池組中每只電池的電壓均在過充檢測電壓和過放檢測電壓之間，并且輸出無短路現象時，MOS管導通，P+、P-輸出電池組電壓，允許電池組進行充放電操作。
電池組過放保護功能
串聯電池組中的任意一只電池的電壓下降到過放檢測電壓并且達到過放延時時間時，過放保護功能啟動，切斷放電MOS管，禁止電池組對外輸出電流，保護電池組安全，電路板進入休眠狀態，電路板消耗電流為休眠電流以下，進入休眠狀態的電路只有在連接充電器后，并且電池電壓超過過放恢復電壓后才能恢復。
電池組過充保護功能
在對電池組充電過程中，當任何一節電池電壓上升到電池過充檢測電壓，且超過過充延時時間時，過充保護功能啟動，切斷充電MOS管，禁止對電池組充電，保護電池組安全，當電池組連接負載放電或電池電壓下降到過充恢復電壓以下時，過充狀態被恢復。
電池組短路保護功能
當電池組放電端口P+和P-發生短路時，保護電路會在短路保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復。
電池組過流保護功能
當電池組放電端口P+和P-發生過電流現象時，保護電路會在過流保護延時時間后，切斷放電MOS管，禁止電池組對外放電，當外部短路被移除后，電路自動恢復。
l 外觀：
電池外包裝為熱塑膜PVC，藍色，表面清潔，無明顯劃痕、機械損傷，無漏液、銹蝕、變形等缺陷。
